Sistemi di individuazione delle vene a proiezione vs. a schermo: comprendere le differenze nel flusso di lavoro clinico

La tecnologia di visualizzazione delle vene nel vicino infrarosso (NIR) è ampiamente utilizzata per aiutare gli operatori sanitari a identificare le strutture vascolari superficiali durante l'accesso venoso periferico. Quando si valutano i dispositivi di localizzazione delle vene in ambito clinico, questi rientrano generalmente in due categorie principali di visualizzazione: Rilevatori di vene a proiezione E Rilevatori di vene basati su schermo.

Comprendere in che modo questi metodi di visualizzazione differiscono in termini di formato di visualizzazione, ergonomia, integrazione con dispositivi a mani libere e adattabilità al flusso di lavoro aiuta i reparti clinici a selezionare l'apparecchiatura più adatta alle proprie esigenze operative.

Principali differenze operative in sintesi

• Modalità di visualizzazione: le unità di proiezione proiettano le mappe vascolari NIR direttamente sulla superficie cutanea del paziente, mentre i dispositivi con schermo visualizzano l'immagine vascolare su un monitor integrato o esterno.

• Linea di vista: la proiezione diretta mantiene l'allineamento visivo con il sito di puntura, mentre i sistemi basati su schermo richiedono di alternare l'attenzione visiva tra il monitor e l'area di inserimento.

• Funzionamento e montaggio: Entrambi i formati offrono configurazioni portatili e a montaggio fisso, sebbene i modelli a proiezione si integrino spesso con supporti mobili per consentire procedure a mani libere.

• Pulizia e manutenzione delle superfici: la proiezione ottica senza contatto riduce al minimo il contatto diretto con la pelle in prossimità del sito di trattamento, e gli alloggiamenti senza giunture semplificano la pulizia delle superfici tra un paziente e l'altro.

Differenze tecniche e operative

Allineamento visivo e coordinazione occhio-mano

Una differenza fondamentale tra i dispositivi a proiezione e quelli basati su schermo risiede nel modo in cui le informazioni visive vengono trasmesse all'operatore.

1. Proiezione in situ (visualizzazione diretta sulla pelle)

I sistemi di proiezione visualizzano la rete vascolare direttamente sull'anatomia bersaglio. Poiché la sovrapposizione dell'immagine è allineata con le vene sottostanti, i medici possono mantenere una costante attenzione visiva sul punto di ingresso dell'ago e sul tessuto circostante. Questo allineamento diretto supporta le tecniche standard di coordinazione occhio-mano durante la selezione del sito e l'avanzamento dell'ago.

2. Visualizzazione basata su monitor (basata su schermo)

I dispositivi basati su schermo presentano le immagini vascolari su uno schermo separato. Sebbene questi display possano fornire immagini ad alta risoluzione e regolazioni del contrasto, la distanza fisica tra lo schermo e il braccio del paziente obbliga l'operatore a spostare continuamente l'attenzione dal monitor al sito di puntura. I medici abituati alla guida ecografica si adattano spesso rapidamente a questo approccio visivo indiretto.

Valutazione in tempo reale dei vasi sottocutanei

L'illuminazione nel vicino infrarosso rileva l'emoglobina deossigenata al di sotto dell'epidermide, aiutando i medici a valutare le reti vascolari superficiali.

• Percorso e biforcazioni dei vasi: la mappatura NIR evidenzia la continuità, la ramificazione e la curvatura dei vasi prima della penetrazione cutanea, facilitando la selezione di segmenti venosi rettilinei.

• Valvole venose e vene mobili: il feedback in tempo reale può aiutare a identificare le valvole venose e il movimento laterale dei vasi sotto la pressione dell'ago, consentendo ai medici di regolare di conseguenza gli angoli di inserimento.

• Pazienti con difficoltà di accesso venoso: una chiara visualizzazione sottocutanea è utile per valutare pazienti con accesso venoso difficile (DVA), come ad esempio pazienti pediatrici, geriatrici o bariatrici, nei quali la sola ispezione visiva e la palpazione possono risultare inconcludenti.

Ergonomia del flusso di lavoro e implementazione al letto del paziente

La flessibilità al letto del paziente è fondamentale negli ambulatori, nei pronto soccorso e nei reparti di degenza.

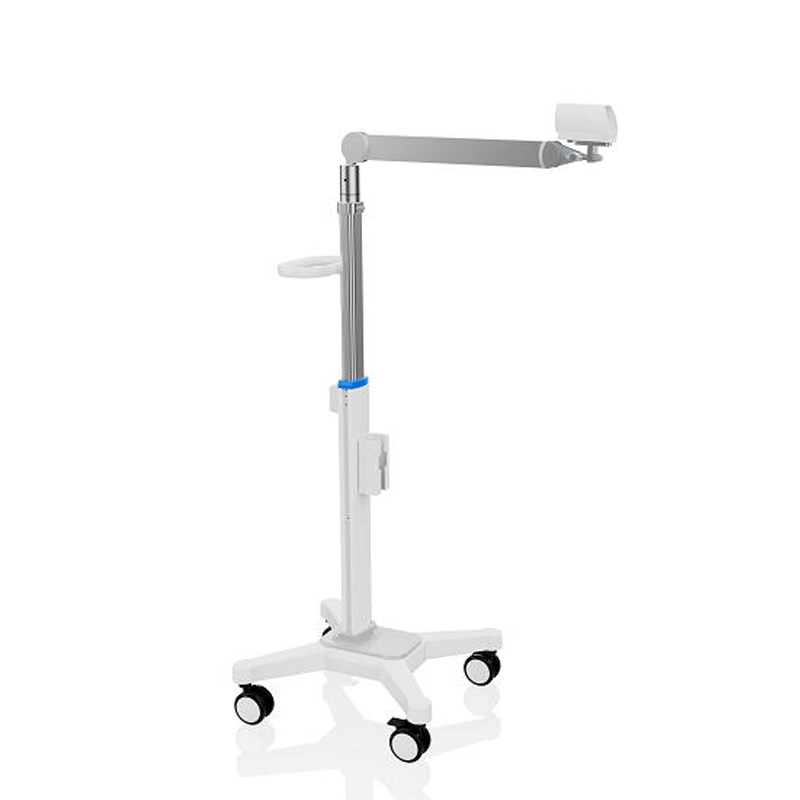

• Supporto a mani libere: supporti da pavimento mobili e bracci articolati da tavolo sostengono Ricercatore di vene a proiezione a infrarossi dispositivi posizionati sopra il sito bersaglio, liberando entrambe le mani per la stabilizzazione della vena e il controllo della cannula.

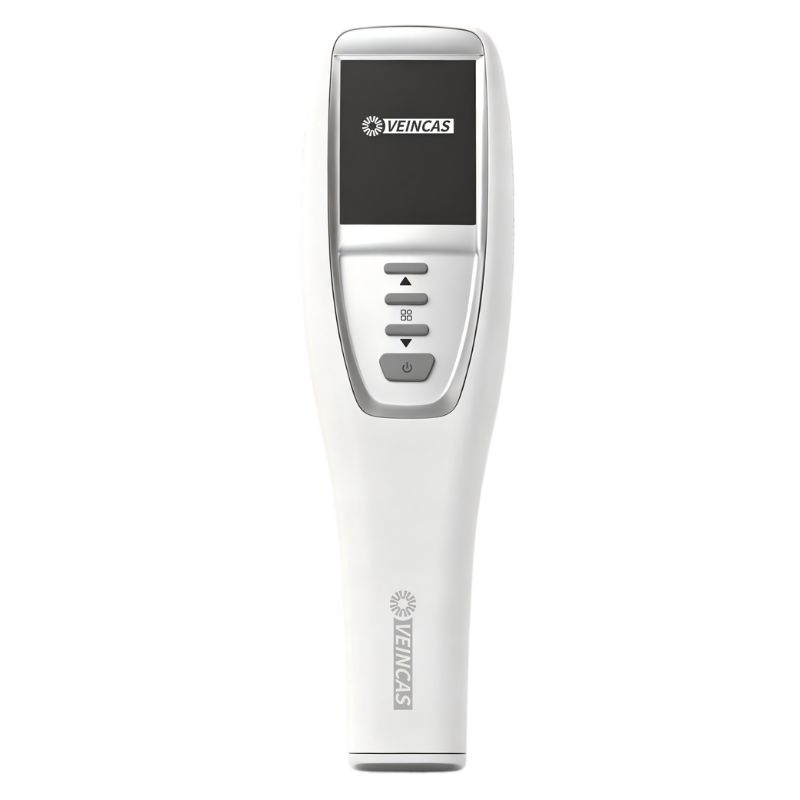

• Mobilità e alimentazione a batteria: le unità portatili dotate di batterie ricaricabili agli ioni di litio consentono al personale di spostarsi tra le stanze senza dover dipendere costantemente da prese di corrente fisse.

• Regolazioni ottiche: diverse impostazioni di luminosità, modalità colore e regolazioni delle dimensioni aiutano i medici a ottimizzare la nitidezza visiva in diverse condizioni di luce ambientale e su diverse tonalità di pelle.

Manutenzione del dispositivo e igiene di routine

Gli standard di controllo delle infezioni richiedono protocolli di pulizia chiari per tutti i dispositivi medici utilizzati al capezzale del paziente:

• Valutazione senza contatto: i dispositivi di proiezione operano in genere a una distanza focale di 15-25 cm (6-10 pollici) dalla pelle, riducendo al minimo il contatto fisico con l'area di venipuntura.

• Disinfezione delle superfici: gli involucri esterni sigillati e senza ventole, privi di aperture di ventilazione, riducono il rischio di ingresso di liquidi, consentendo la decontaminazione di routine delle superfici con salviette disinfettanti standard di grado ospedaliero o soluzioni di alcol isopropilico.

Considerazioni sulla selezione dipartimentale

I diversi contesti clinici presentano esigenze di flusso di lavoro distinte. Nella scelta tra configurazioni basate su proiezione e su schermo, i reparti possono prendere in considerazione i seguenti fattori:

• Pronto Soccorso e Reparti Pediatrici: Spesso si dà priorità alle configurazioni di proiezione a mani libere che consentono un accesso rapido e senza ostacoli, mantenendo al contempo la concentrazione su pazienti non collaborativi o in condizioni critiche.

• Centri di infusione e reparti generali: le unità portatili mobili a batteria consentono un trasporto flessibile tra i vari letti durante i prelievi di sangue di routine e il posizionamento dei cateteri.

• Team di specialisti in accesso vascolare: possono utilizzare una combinazione di unità di proiezione per l'accesso periferico di routine e apparecchiature ecografiche avanzate per il posizionamento di cateteri profondi.

Domande frequenti (FAQ)

Come fa un dispositivo di proiezione per la ricerca delle vene a visualizzare i vasi sanguigni?

Vivolight Il dispositivo di localizzazione delle vene a proiezione utilizza la luce nel vicino infrarosso assorbita dall'emoglobina deossigenata presente nel sangue. I dati ottici riflessi vengono elaborati e proiettati in tempo reale come una mappa visiva ad alto contrasto direttamente sulla superficie cutanea del paziente.

Qual è la principale differenza tra i dispositivi di ricerca delle vene basati su proiezione e quelli basati su schermo?

La differenza principale risiede nell'interfaccia di visualizzazione. I modelli a proiezione proiettano la mappa vascolare direttamente sulla pelle del paziente per mantenere un allineamento visivo diretto. I modelli basati su schermo visualizzano le immagini vascolari su un monitor esterno o integrato, richiedendo all'operatore di visualizzare uno schermo separato.

È possibile utilizzare i dispositivi di proiezione per la ricerca delle vene senza usare le mani?

Sì. Molti dispositivi di proiezione possono essere montati su stativi mobili su ruote, aste fisse o bracci articolati flessibili, consentendo ai medici di posizionare il campo luminoso sull'arto da trattare e di operare con entrambe le mani libere.

Come vengono igienizzati questi dispositivi tra un paziente e l'altro?

I dispositivi con involucri sigillati e lisci possono essere puliti utilizzando salviette disinfettanti standard di grado ospedaliero o soluzioni a base di alcol, in conformità con i protocolli istituzionali di controllo delle infezioni e le istruzioni del produttore.
