Tecnologia di localizzazione delle vene tramite infrarossi: come funziona e il suo ruolo nella venipuntura difficile

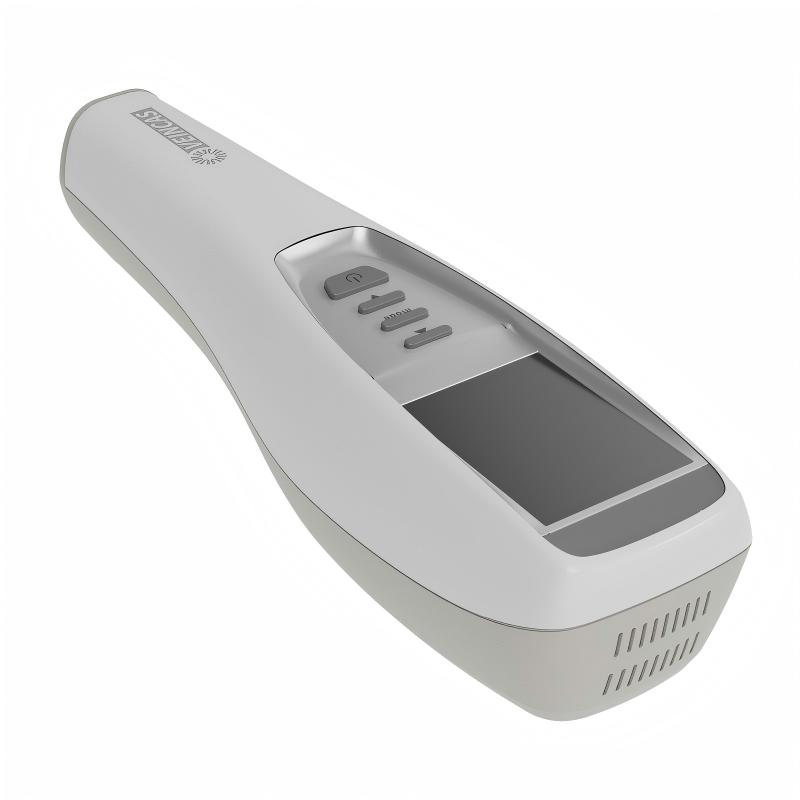

UN visore a infrarossi per la ricerca delle vene Emette luce nel vicino infrarosso nel tessuto dermico, dove l'emoglobina deossigenata all'interno dei vasi sanguigni sottocutanei assorbe la luce mentre le strutture circostanti la riflettono. Questo meccanismo ottico proietta una mappa visiva direttamente sulla pelle. Il visualizzatore di vene a proiezione elimina la palpazione alla cieca durante le procedure di venipuntura più complesse. È possibile identificare immediatamente una vena nascosta che il solo tatto non riuscirebbe a individuare. Nell'assistenza ospedaliera complessa, il 59,3% dei pazienti incontra difficoltà nell'accesso venoso. L'utilizzo di un visualizzatore di vene a infrarossi sostituisce le congetture con una mappatura chiara in tempo reale. È possibile individuare istantaneamente i percorsi vascolari più adatti per migliorare il successo al primo tentativo. Questa guida visiva non invasiva aumenta la sicurezza del paziente durante ogni procedura di flebotomia di routine.

Fonte: BMJ Open, Difficoltà di accesso endovenoso (DIVA) nella popolazione adulta: una revisione generale; PubMed, Assistenza per l'accesso vascolare in pazienti con multimorbidità.

Punti chiave

• I dispositivi a infrarossi per la ricerca delle vene proiettano una mappa visiva dei vasi sanguigni direttamente sulla superficie della pelle.
• Questi dispositivi ottici aumentano le probabilità di successo dell'inserimento dell'ago al primo tentativo e riducono significativamente i tempi medi della procedura.
• La luce infrarossa, sicura e adatta a diverse tonalità di pelle, rileva le vene fino a dieci millimetri di profondità.
• Le guide visive proteggono i pazienti da dolorose iniezioni errate e riducono le complicazioni mediche non necessarie.

Come i dispositivi di visualizzazione a infrarossi per la ricerca di vene rilevano i vasi sanguigni

Assorbimento della luce e meccanica dell'emoglobina

Un dispositivo di visualizzazione a infrarossi per la ricerca di vene rileva i vasi sanguigni sottocutanei tramite l'assorbimento mirato della luce. Quando si posiziona un dispositivo portatile sulla pelle, questo illumina il tessuto sottostante utilizzando luce nello spettro da 700 a 900 nm. Il tessuto umano rimane trasparente a queste lunghezze d'onda del vicino infrarosso, consentendo ai fotoni di penetrare da 10 a 15 mm negli strati sottocutanei. L'emoglobina deossigenata all'interno dei globuli rossi assorbe la luce del vicino infrarosso con picchi intorno a 758 nm e 929 nm. Le strutture sottocutanee circostanti riflettono queste onde luminose verso il sensore visivo, creando differenze di assorbimento misurabili. Diversi tessuti umani presentano coefficienti di diffusione medi distinti durante l'esposizione alla luce:

Fonte: Henderson et al., Frontiers in Neurology, 2024, "La luce infrarossa può davvero fare ciò che sosteniamo? Principi, pratiche e limitazioni della penetrazione della luce infrarossa."

Questo contrasto fisico crea un segnale ottico nitido. Il tessuto adiposo e le strutture molli riflettono i raggi in arrivo perché possiedono coefficienti di assorbimento della luce inferiori. Il tessuto cutaneo disperde la luce in modo significativo, quindi la penetrazione diminuisce rapidamente con l'aumentare della profondità. Studi sulla penetrazione della luce infrarossa a 820 nm indicano che la trasmissione diminuisce drasticamente con l'aumentare dello spessore della pelle, con una luce praticamente nulla che raggiunge i 3 mm in alcuni modelli sperimentali di pelle. La tecnologia nel vicino infrarosso si concentra su questo strato dermico superiore ottimale. È possibile utilizzare un'unità portatile per individuare istantaneamente le strutture nascoste. Questa tecnologia non invasiva di visualizzazione delle vene può generare mappe visive chiare dei bersagli basate sulle differenze anatomiche.

Fonte: Frontiers in Neurology, 2024

Elaborazione del segnale e proiezione cutanea in tempo reale

Una volta che la telecamera specializzata cattura i modelli di luce riflessa, il software integrato elabora istantaneamente i dati visivi. L'imaging nel vicino infrarosso opera dove l'assorbimento della melanina è basso, rendendo il rilevamento efficace su diverse tonalità di pelle. L'imaging a differenza di riflessione calcola le variazioni di intensità tra le riflessioni dei tessuti e l'assorbimento dell'emoglobina. Gli algoritmi di miglioramento dei contorni rimuovono il rumore di fondo e rendono più nitidi i contorni strutturali. Modelli specializzati di previsione della profondità stimano la profondità delle vene in base ai modelli di intensità diffusa. L'elaborazione digitale filtra i segnali in ingresso in pochi millisecondi, garantendo un'immediata operatività.

Dopo aver elaborato il segnale visivo, il sistema visualizza una proiezione in tempo reale delle vene sulla superficie cutanea del paziente. visore portatile a infrarossi per la ricerca delle vene Può fornire assistenza visiva per la mappatura del percorso vascolare, contribuendo a ridurre la dipendenza dal giudizio basato sull'esperienza. Un sistema portatile emette luce infrarossa per evidenziare i punti di inserimento ottimali. Un moderno visualizzatore di vene migliora le procedure di accesso periferico eliminando i tentativi tattili alla cieca. Questo dispositivo avanzato per la visualizzazione delle vene rivela i percorsi sotterranei con precisione millimetrica. I medici si affidano a un visualizzatore di vene per garantire un accesso accurato durante ogni procedura di flebotomia. Si ottiene un successo costante nel posizionamento di linee endovenose in pazienti pediatrici o adulti con difficoltà.

Vantaggi clinici della tecnologia Vein Viewer

Superare le complesse difficoltà legate alla venipuntura

Ogni giorno ci si trova ad affrontare difficoltà di accesso alle vene, soprattutto in pazienti con tessuti gonfi, iperpigmentazione cutanea o vasi sanguigni fragili. Le moderne tecnologie di visualizzazione delle vene migliorano l'efficienza del flusso di lavoro in tutti gli ambienti clinici. I metodi tattili standard spesso falliscono nei pazienti edematosi o disidratati, poiché i liquidi oscurano il vaso bersaglio. Un visualizzatore venoso portatile illumina chiaramente i vasi sottostanti attraverso i tessuti superficiali.

Nei pazienti con difficoltà di accesso venoso, come ad esempio nei bambini, negli anziani o nelle persone con carnagione scura, i dispositivi per la ricerca delle vene contribuiscono a migliorare la visibilità e il successo della procedura.

Come le macchine per la ricerca delle vene accedono ai vasi profondi

Nei pazienti con un BMI elevato, per localizzare le strutture sottocutanee è fondamentale utilizzare moderni dispositivi per la ricerca delle vene. Il tessuto adiposo crea una barriera fisica che seppellisce ogni vena periferica sotto strati di grasso. Un dispositivo a infrarossi per la ricerca delle vene proietta segnali luminosi direttamente sulla pelle per guidare l'ago. Nei pazienti con un BMI pari o superiore a 30, la probabilità di successo al primo tentativo con la proiezione luminosa è circa 3,5 volte maggiore.

Fonte: Basadonna G. et al., University of Massachusetts Medical School, studio clinico su AccuVein AV400 in pazienti obesi.

Le applicazioni avanzate per l'individuazione delle vene aumentano l'efficienza delle procedure nel trattamento di pazienti con obesità grave. Per i pazienti con un BMI pari o superiore a 40, la percentuale di successo nell'accesso venoso in due tentativi è passata da circa il 50% al 96%. Tuttavia, è fondamentale riconoscere i limiti fisici dei vasi sanguigni. Un'unità portatile palmare rileva i vasi sottocutanei fino a una determinata profondità.

Si utilizza un dispositivo portatile per la ricerca di vene per mappare i percorsi superficiali fino a 10 mm di profondità. La luce nel vicino infrarosso non può penetrare oltre questo limite fisico. Quando una vena profonda si trova a più di 10 mm sotto uno spesso strato di tessuto adiposo, gli operatori sanitari devono ricorrere all'ecografia. L'utilizzo di un visualizzatore di vene portatile ideale ottimizza l'accesso venoso di routine, garantendo al contempo elevati standard nelle moderne strutture sanitarie.

Sicurezza operativa e precisione ottica

Illuminazione di superficie senza radiazioni

È possibile utilizzare dispositivi vascolari per la visualizzazione in totale sicurezza negli ambienti medici. La luce nel vicino infrarosso utilizzata nei moderni visualizzatori di vene a infrarossi è classificata come radiazione non ionizzante. Uno studio pubblicato su J Biophotonics (2023) ha confermato che la luce nel vicino infrarosso non danneggia il DNA né induce mutazioni nelle cellule fibroblastiche umane. I produttori progettano questi dispositivi in ​​conformità con le rigide linee guida di approvazione della FDA e gli standard di qualità ISO 13485. Normative per le apparecchiature come la IEC 60601-2-57 garantiscono un controllo ottimale dei rischi ottici durante le operazioni di routine.

Questi dispositivi utilizzano una luce sicura e non invasiva. Non entrano in contatto con la pelle e non causano dolore.

Differenziazione dei segnali venosi e arteriosi

Un ottico cercatore di vene a proiezione Questo metodo rivela chiaramente le strutture vascolari sottostanti, catturando le differenze di assorbimento della luce tra i vasi. Il sangue deossigenato all'interno dei canali venosi assorbe specifiche lunghezze d'onda, mentre le strutture circostanti le riflettono. È possibile individuare facilmente i percorsi venosi target attraverso un semplice processo visivo:

1. Il dispositivo emette luce infrarossa che penetra nella superficie cutanea.

2. L'emoglobina presente nel sangue assorbe questa luce infrarossa, consentendo al dispositivo di rilevare il reticolo vascolare sotto la pelle.

3. L'immagine vascolare acquisita viene elaborata dal software del dispositivo.

4. L'immagine elaborata viene proiettata in tempo reale sulla pelle del paziente, fornendo una chiara mappa visiva delle vene senza alcuna penetrazione cutanea.

Un dispositivo portatile consente agli operatori sanitari di identificare istantaneamente i siti venosi target ottimali. Questa mappa visiva non invasiva aiuta a evitare punture arteriose accidentali, riducendo significativamente il rischio di complicanze dolorose come la formazione di ematomi o stravaso durante le procedure di cannulazione periferica di routine. Si ottiene una precisione clinica superiore, mantenendo al contempo i massimi standard di sicurezza in ogni reparto.

Un visualizzatore di vene a infrarossi converte i percorsi vascolari sotterranei in mappe visive chiare attraverso l'assorbimento selettivo della luce. È possibile illuminare istantaneamente i percorsi vascolari nascosti per migliorare l'efficienza operativa durante procedure complesse. Gli studi clinici hanno riportato i seguenti risultati: nei casi pediatrici, l'utilizzo di un visualizzatore di vene ha aumentato il tasso di successo al primo tentativo dal 47,4% al 91,7%. Il numero medio di tentativi di inserimento è diminuito da 2,23 a 1,08.

Fonte: Studio randomizzato controllato indicizzato su PubMed su 129 pazienti pediatrici. L'uso di un dispositivo di visualizzazione delle vene per il posizionamento del catetere venoso periferico aumenta il tasso di successo nei pazienti pediatrici?

L'integrazione di un sistema avanzato di ricerca venosa a proiezione o di un visualizzatore venoso a infrarossi nei flussi di lavoro sanitari può ridurre il rischio di cannulazione alla cieca. Si ottiene una guida immediata durante l'accesso venoso periferico in pazienti complessi. In un sondaggio condotto tra le strutture che utilizzano la tecnologia di visualizzazione venosa a infrarossi, l'88% degli intervistati ha riportato un miglioramento della soddisfazione dei pazienti.

Fonte: Journal of Infusion Nursing, 2023.

FAQ

Fino a che profondità possono arrivare i dispositivi di rilevamento visivo per individuare i percorsi sotterranei?

Un dispositivo portatile per la visualizzazione delle vene rileva i vasi sottocutanei fino a 10 mm di profondità. La luce nel vicino infrarosso penetra negli strati superficiali della pelle ed evidenzia chiaramente il percorso dei vasi.

Gli apparecchi per la ricerca delle vene comportano rischi di radiazioni per i pazienti?

No. Questi dispositivi non invasivi utilizzano una luce infrarossa vicina innocua. Non emettono radiazioni ionizzanti, quindi gli operatori sanitari possono utilizzarli in tutta sicurezza durante le procedure di routine.

In che modo i dispositivi ottici sono d'aiuto durante il posizionamento di una linea endovenosa?

Un dispositivo portatile proietta una mappa visiva in tempo reale sulla pelle. Permette di individuare istantaneamente i punti di accesso ideali, riducendo i tentativi dolorosi con l'ago per i pazienti più difficili.

È possibile individuare imbarcazioni sepolte in profondità tramite illuminazione artificiale?

Per i vasi bersaglio estremamente profondi, oltre i 10 mm, sono necessari metodi alternativi come gli ultrasuoni. Tuttavia, l'illuminazione ottica può visualizzare chiaramente la maggior parte dei percorsi venosi superficiali.
