Come funzionano i dispositivi di individuazione delle vene a proiezione? La scienza alla base della tecnologia NIR.

Un dispositivo di visualizzazione delle vene a proiezione permette di individuare le vene sotto la pelle. Il dispositivo utilizza la tecnologia a infrarossi vicini (NIR) per scansionare il braccio o la mano. La luce NIR mostra immediatamente le vene, consentendo di individuare il punto migliore per un'iniezione. In questo modo si ottengono risultati migliori e si avverte meno dolore durante le procedure.

Punti chiave

• Dispositivi di proiezione per la ricerca delle vene Si utilizza la luce nel vicino infrarosso per visualizzare le vene sotto la pelle. Questo aiuta i medici a somministrare le iniezioni con maggiore precisione.
• Questi dispositivi sono in grado di individuare vene fino a 10 mm di profondità. Sono utili per le persone che hanno vene difficili da vedere.
• L'utilizzo di un rilevatore di vene facilita l'inserimento corretto di un accesso venoso al primo tentativo. Ciò si traduce in meno dolore e disagio per i pazienti.
• Questa tecnologia è sicura e innocua. Fornisce immagini in tempo reale, consentendo al personale medico di intervenire più rapidamente.
• I pazienti si sentono meno preoccupati e provano meno dolore durante le procedure. Questo è particolarmente vero per i bambini, perché le vene sono facili da individuare.

Nozioni di base sull'individuazione delle vene tramite proiezione

Come funziona il dispositivo

Un dispositivo di proiezione per la ricerca delle vene ti aiuta a visualizzare le vene sotto la pelle. Emette una luce infrarossa sul braccio o sulla mano. L'emoglobina presente nel sangue assorbe più luce infrarossa rispetto ad altri tessuti. Questo fa sì che le vene appaiano più scure nell'immagine. Una piccola telecamera all'interno del dispositivo cattura questa differenza. Il dispositivo crea quindi un'immagine e mostra una mappa delle vene sulla pelle. Questo ti aiuta a trovare il punto migliore per un'iniezione o un prelievo di sangue.

Suggerimento: puoi affidarti a un dispositivo di visualizzazione delle vene a proiezione per individuare le tue vene in modo rapido e chiaro, anche se sono difficili da vedere.

Le idee principali alla base di questi dispositivi sono illustrate nella tabella sottostante:

Questi dispositivi sono precisi nell'80-95% dei casi negli ospedali. La maggior parte delle persone riesce a trovare una vena al primo tentativo nell'87% dei casi. Fattori come l'età, il colore della pelle, la quantità di acqua che si beve e la salute delle vene possono influenzare queste percentuali.

[Fonte: Valutazioni cliniche della tecnologia di visualizzazione delle vene nel vicino infrarosso e parametri di riferimento per la prima accuratezza diagnostica nell'imaging medico.]

Componenti chiave

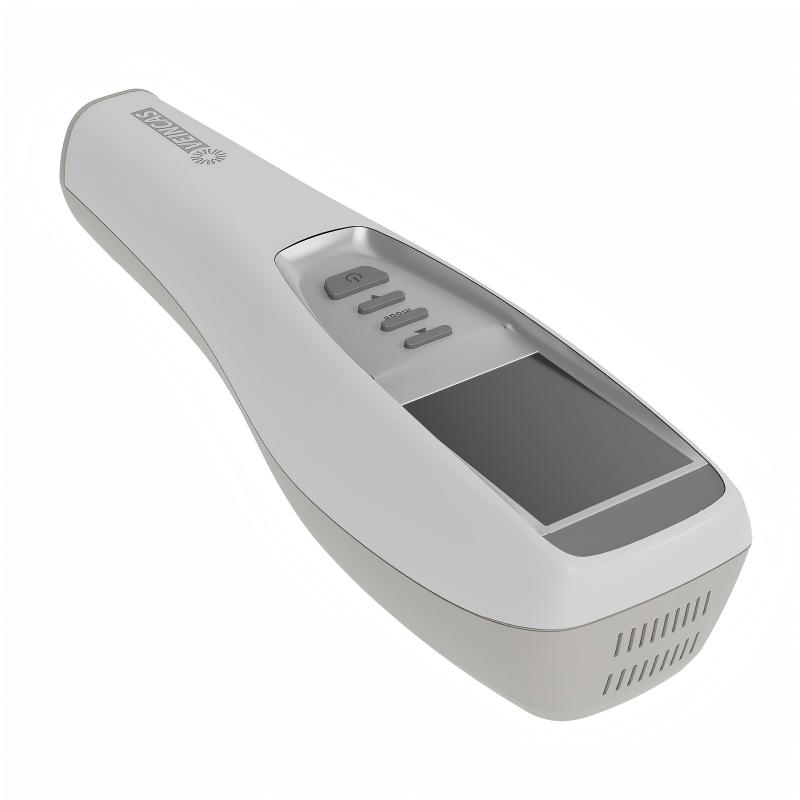

Un dispositivo di proiezione per la ricerca delle vene è composto da diverse parti importanti. È dotato di un laser a infrarossi che individua le vene e di un laser a luce visibile che proietta l'immagine sulla pelle. Il dispositivo utilizza un sistema di raffreddamento speciale e allinea le luci con precisione. Queste caratteristiche contribuiscono a garantire un utilizzo sicuro e confortevole del dispositivo.

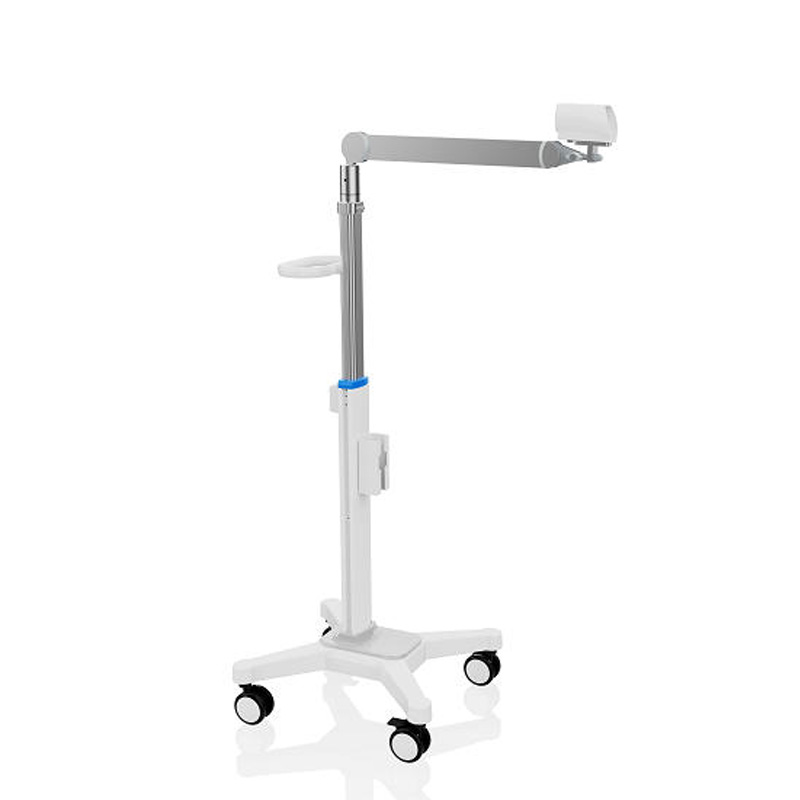

Ecco i principali tipi di dispositivi di proiezione per la ricerca delle vene:

Potresti vedere marchi come luce del sole che fanno Rilevatori di vene NIRQuesti dispositivi utilizzano sia la luce normale che quella invisibile per produrre immagini nitide. Il design contribuisce a ottenere buoni risultati e a garantire il massimo comfort durante le cure mediche.

• Il rilevatore di vene a infrarossi utilizza un laser per visualizzare le vene.
• Il laser visibile imprime la mappa delle vene sulla pelle.
• Il dispositivo controlla entrambe le luci per garantire la tua sicurezza e rendere tutto chiaro.

Queste funzionalità ti sono d'aiuto perché ti permettono di visualizzare meglio le vene. Questo aiuta te e il tuo medico a prendere decisioni più consapevoli durante le cure.

La scienza del vicino infrarosso spiegata

Assorbimento della luce da parte dell'emoglobina

È possibile visualizzare le vene con un dispositivo di proiezione perché l'emoglobina presente nel sangue assorbe la luce nel vicino infrarosso (NIR). Quando la luce NIR illumina la pelle, l'emoglobina all'interno delle vene assorbe una quantità maggiore di questa luce rispetto al tessuto circostante. Questo fa sì che le vene appaiano più scure nell'immagine. Per ottenere i migliori risultati, i dispositivi utilizzano una luce con una lunghezza d'onda di circa 850 nm. Questo tipo di luce penetra sufficientemente in profondità da mostrare le vene ed è facilmente rilevabile dalla telecamera. Molti dispositivi medici, come AccuVein e VeinViewer, utilizzano questa lunghezza d'onda per aiutare a individuare rapidamente le vene.

• La lunghezza d'onda ottimale per l'individuazione delle vene tramite NIR è di circa 850 nm.
• Questa luce aiuta il dispositivo a visualizzare le vene in profondità sotto la pelle.
• La fotocamera produce immagini nitide a questa lunghezza d'onda.

L'emoglobina deossigenata assorbe molta più luce nel vicino infrarosso rispetto a muscoli, grasso o pelle. Questa grande differenza aiuta il dispositivo a visualizzare chiaramente le vene.

Gli scienziati hanno scoperto come la luce NIR interagisce con l'emoglobina. La spettroscopia nel vicino infrarosso (NIR) permette di controllare i livelli di emoglobina perché l'emoglobina ossigenata e quella deossigenata assorbono la luce in modo diverso. La luce con lunghezze d'onda comprese tra 650 e 950 nm può attraversare i tessuti e mostrare le variazioni dell'emoglobina. La legge di Beer-Lambert modificata spiega quanta luce assorbe l'emoglobina. L'utilizzo della lunghezza d'onda corretta rende la ricerca delle vene tramite NIR più sensibile e precisa.

[Fonte: Principi della finestra tissutale ottica e valutazioni della legge di Beer-Lambert modificata sull'assorbimento della luce nel vicino infrarosso a 850 nm da parte dell'emoglobina deossigenata per i sistemi di visualizzazione delle vene in ambito medico.]

Riflesso dal tessuto circostante

Il tessuto che circonda le vene, come la pelle e il grasso, riflette la luce NIR invece di assorbirla. Questo fa sì che il tessuto appaia più luminoso nell'immagine. La differenza tra vene scure e tessuto luminoso rende facile individuarle. È possibile individuare facilmente le vene con un rilevatore di vene a infrarossi perché le vene assorbono la luce e il tessuto la riflette.

I tessuti del corpo interagiscono con la luce principalmente in due modi: assorbendola e diffondendola. I cromofori come l'emoglobina, la melanina, i lipidi e l'acqua modificano il modo in cui la luce si propaga attraverso la pelle. L'emoglobina assorbe la luce NIR, mentre i lipidi la disperdono. L'acqua è perlopiù trasparente nella gamma NIR, ma può assorbire la luce ad altre lunghezze d'onda. Queste caratteristiche aiutano il dispositivo a creare una mappa precisa delle vene.

• Emoglobina: assorbe la luce infrarossa, rendendo le vene facilmente visibili.
• Melanina: Modifica la quantità di luce che la pelle assorbe, influenzando di conseguenza il colore della pelle.
• Lipidi: Disperdono la luce, contribuendo a rendere l'immagine nitida e definita.
• Acqua: rimane trasparente nel vicino infrarosso, ma assorbe la luce ad altre lunghezze d'onda.

Ottieni una mappa venosa chiara e nitida perché il dispositivo utilizza queste informazioni sul tuo corpo. La differenza tra vene e tessuto ti permette di visualizzare anche le vene più difficili da individuare. La tecnologia NIR per la rilevazione delle vene funziona bene per persone di ogni carnagione e corporatura.

Processo di imaging e proiezione

Elaborazione delle immagini in tempo reale

Grazie alla rapidità d'azione del dispositivo, le vene sono visibili immediatamente. Il dispositivo medico per la rilevazione delle vene emette un fascio di luce infrarossa sulla pelle. L'emoglobina deossigenata assorbe questa luce, mentre il tessuto circostante la riflette. Una telecamera speciale cattura la differenza tra vene e tessuto, trasformando rapidamente queste informazioni in una mappa chiara delle vene.

Il dispositivo utilizza un algoritmo informatico intelligente per migliorare la qualità dell'immagine. Questo algoritmo aiuta il rilevatore di vene a infrarossi a evidenziare i contorni delle vene e a ridurre i segnali indesiderati. Mettere in risalto i contorni permette di visualizzare le vene con maggiore chiarezza. Il dispositivo è inoltre in grado di stimare la profondità delle vene, facilitando l'individuazione di quelle non superficiali.

Suggerimento: puoi contare sulla rapidità del dispositivo, che ti permetterà di visualizzare le vene non appena effettuerai la scansione della pelle.

Proiezione delle mappe venose sulla pelle

Dopo aver creato l'immagine, il Projection Vein Finder proietta una mappa digitale delle vene sulla pelle. Il dispositivo utilizza la visualizzazione delle vene nel vicino infrarosso (NIR) per mostrare il reticolo venoso esattamente dove si trova sotto la pelle. È possibile visualizzare le vene in tempo reale, il che aiuta voi e il vostro medico a scegliere il punto migliore per l'iniezione.

Vedrai dei colori che rendono la mappa più facile da leggere. Il dispositivo utilizza la luce visibile e la spettroscopia NIR per aiutarti a visualizzare meglio le vene. Le onde luminose dei LED illuminano i punti in cui l'emoglobina assorbe la luce. Questo fa apparire le vene più scure e il tessuto circostante più luminoso.

• La spettroscopia nel vicino infrarosso permette di visualizzare la struttura delle vene sulla pelle.
• La luce visibile emessa dai LED rende le vene più facili da individuare.
• La tecnologia a infrarossi fornisce un'immagine in tempo reale delle vene sulla pelle.

Avrete a disposizione una mappa chiara e precisa che vi aiuterà a sentirvi sicuri e a vostro agio durante le cure mediche.

Vantaggi clinici

Non invasivo e preciso

Il dispositivo di proiezione per la ricerca delle vene consente di individuarle senza irritare la pelle. Il dispositivo proietta una luce infrarossa sul braccio per creare una mappa chiara delle vene. Non sono necessari aghi né procedure preliminari. Questa tecnologia garantisce risultati precisi e aiuta l'infermiere o il medico a individuare rapidamente il punto esatto in cui cercare le vene.

Si ottiene una maggiore precisione rispetto ai vecchi metodi. Infermieri e medici affermano che i dispositivi per la ricerca delle vene funzionano nell'87,1% dei casi, mentre i vecchi metodi solo nel 46,8%. Si riducono i tentativi a vuoto, quindi si avverte meno dolore e si riducono i rischi. L'ecografia rimane lo strumento migliore per visualizzare le vene nei casi difficili. Funziona meglio dei dispositivi a infrarossi quando le vene sono difficili da vedere. L'utilizzo dell'ecografia, inoltre, migliora la prognosi del paziente perché sono necessari meno tentativi per individuare la vena.

• Non si subiscono ulteriori punture o lividi.
• Si può visualizzare immediatamente una mappa chiara delle proprie vene.
• Si ottengono maggiore precisione e sicurezza.

Avrete a disposizione un metodo sicuro e semplice per individuare le vene, utile sia per gli infermieri che per i medici.

Comfort e sicurezza del paziente

Durante le procedure, i pazienti si sentono più tranquilli quando l'infermiere utilizza un rilevatore di vene a infrarossi. Il dispositivo contribuisce a ridurre il dolore e l'ansia, soprattutto nei bambini e nei neonati. Si verificano meno problemi e tutto procede più agevolmente. Gli infermieri notano che i pazienti sono più calmi e meno stressati.

• Con i dispositivi per la ricerca delle vene si avverte meno dolore e meno preoccupazione.
• I neonati e i bambini hanno meno problemi.
• Gli infermieri notano che i pazienti sono più a loro agio e che le cose vanno meglio.

La tua sicurezza è garantita perché il dispositivo riduce al minimo i tentativi a vuoto. Ricevi cure più rapide e confortevoli. I rilevatori di vene NIR ti aiutano a sentirti sicuro e protetto durante le cure mediche.

Con questi nuovi dispositivi, l'esperienza sarà più sicura, più rapida e più confortevole.

[Fonte: Studi clinici e meta-analisi sulla tecnologia di visualizzazione delle vene pediatriche, che dimostrano un aumento dell'83% del tasso di successo al primo tentativo, una riduzione del 43% del dolore pediatrico, una diminuzione dell'81% del tempo di procedura e una riduzione del numero massimo di tentativi di puntura da 8 a 2.]

Benefici nell'accesso venoso difficile

Migliorare la probabilità di successo al primo tentativo

A volte può essere difficile trovare una vena. Un dispositivo di ricerca venosa a proiezione ti aiuta a individuarla al primo tentativo. Il dispositivo utilizza la luce nel vicino infrarosso per visualizzare chiaramente le vene. Questo significa che non è necessario effettuare molte punture. Gli ospedali affermano che questi dispositivi sono più efficaci della ricerca manuale.

La differenza si nota subito. Utilizzando un dispositivo medico per la rilevazione delle vene, si impiega meno tempo a cercarle. Infermieri e medici completano il loro lavoro più velocemente e si avverte meno dolore. Gli studi dimostrano che il numero di tentativi si riduce da più di due a uno solo. Le persone sono più soddisfatte perché ricevono cure più rapidamente e con meno punture.

Con i dispositivi di localizzazione delle vene si riducono i tentativi falliti e si accelera il processo di cura. Gli infermieri riscontrano una netta diminuzione dei fallimenti al primo tentativo e un minor numero di infiltrazioni.

[Fonte: Rapporti di attività clinica e studi comparativi dell'SSM Health Cardinal Glennon Children's Hospital e del Jefferson Memorial Hospital che valutano l'efficacia dell'accesso endovenoso assistito da VeinViewer rispetto all'accesso endovenoso tradizionale.]

Identificazione delle vene problematiche

Alcune vene sono difficili da vedere o da sentire. I dispositivi di rilevamento delle vene a infrarossi rendono queste vene facilmente individuabili. Il dispositivo proietta una luce sulla pelle. Il sangue deossigenato assorbe la luce, quindi le vene appaiono come linee scure. Questo processo è chiamato transilluminazione e permette di visualizzare chiaramente le vene.

• È possibile vedere le vene sotto la pelle, anche se sono profonde o piccole.
• La visualizzazione delle vene tramite NIR funziona bene per le persone con pelle scura, obesità o disidratazione.
• Questo dispositivo è utile con i bambini, poiché le loro vene sono minuscole e difficili da trovare.
• Ospedali e cliniche utilizzano questi dispositivi per le persone con vene difficili da trovare.

Ottieni maggiore precisione e tempi di procedura più brevi. Le dimensioni ridotte consentono agli infermieri di utilizzare il dispositivo ovunque, così puoi ricevere assistenza più rapidamente. Ti sentirai più a tuo agio e sicuro perché il dispositivo aiuta l'infermiere a individuare il punto migliore per l'ago.

Ottieni una mappa chiara delle tue vene, così l'infermiere o il medico possono individuare rapidamente la vena corretta. Questa tecnologia rende i pazienti più soddisfatti e garantisce maggiore sicurezza.

Come si può vedere, un rilevatore di vene a proiezione utilizza la luce nel vicino infrarosso per individuare le vene. Questo strumento rende le cure mediche più rapide, sicure e precise. È particolarmente utile quando le vene sono difficili da trovare.

• Hai maggiori probabilità di riuscire a farti una flebo al primo tentativo.
• Si avverte meno dolore e meno preoccupazione quando si riceve un'iniezione o un prelievo di sangue.
• Infermieri e medici possono svolgere il loro lavoro più rapidamente e con maggiore sicurezza.

Questi dispositivi ti saranno d'aiuto in ospedali, cliniche e pronto soccorso. Con il progredire della tecnologia, questi strumenti ti saranno ancora più utili.

FAQ

Quanto è sicuro per te un dispositivo di ricerca venosa a proiezione?

Puoi fidarti di un rilevatore di vene a proiezione. Il dispositivo utilizza una luce infrarossa sicura. Non provoca lesioni cutanee né dolore. Gli ospedali utilizzano questi dispositivi quotidianamente sia per adulti che per bambini.

Un dispositivo medico per la rilevazione delle vene è in grado di individuarle su tutti i tipi di pelle?

Sì, è possibile utilizzare un dispositivo medico per la rilevazione delle vene su qualsiasi tonalità di pelle. La visualizzazione delle vene tramite NIR funziona bene perché la luce infrarossa attraversa la pelle e mostra le vene chiaramente, anche se la pelle è scura o chiara.

I dispositivi a infrarossi per la ricerca delle vene funzionano anche per le vene profonde?

Con un rilevatore di vene a infrarossi è possibile visualizzare le vene fino a una profondità di circa 10 mm. Il dispositivo funziona al meglio per le vene superficiali. Per le vene molto profonde, i medici possono ricorrere agli ultrasuoni.

La visualizzazione delle vene tramite infrarossi (NIR) può provocare dolore o ustioni alla pelle?

No, la visualizzazione delle vene tramite NIR non provoca dolore né ustioni alla pelle. Il dispositivo utilizza una luce fredda a bassa energia. Non si avvertirà calore né dolore durante l'utilizzo.

È possibile utilizzare un dispositivo di proiezione per la ricerca delle vene a casa?

La maggior parte dei dispositivi di individuazione delle vene a proiezione sono destinati ad ospedali o cliniche. Potreste trovare anche modelli portatili, ma per ottenere risultati ottimali e garantire la massima sicurezza, è consigliabile che vengano utilizzati da personale medico qualificato.
